Алюминиевый лист 5083 h116
Что такое 5083 H116?
Алюминиевый сплав 5083 H116 — это высокопрочный, высококоррозионностойкий сплав Al-Mg, относящийся к серии алюминиевых сплавов 5000 (система Al-Mg). « 5083 » обозначает состав сплава, а «H116» — его специфическое состояние.
Сплав 5083
- Принадлежит к семейству Al-Mg (алюминиево-магниевый сплав).
- Известен своей превосходной коррозионной стойкостью, особенно в морской и соленой среде.
- Не поддается термической обработке, но может достигать прочности за счет упрочнения при деформации.
- По сравнению со многими другими сплавами, не поддающимися термообработке, этот сплав обладает превосходной свариваемостью и относительно высокой прочностью.
- Широко используется в судостроении, морских конструкциях, криогенных системах, сосудах под давлением и транспортной отрасли.
H116
- Это указывает на то, что сплав подвергся упрочнению и стабилизации для снижения восприимчивости к коррозии и коррозионному растрескиванию под напряжением.
- Специально разработан для применения в морских условиях, где критически важна устойчивость к коррозии в морской воде.
- Такая закалка обеспечивает хорошую механическую прочность и высокую коррозионную стойкость.
- Отличная устойчивость к морской воде, промышленным химикатам и низким температурам.
5083-H116 — это высокопрочный алюминиево-магниевый сплав, известный своей превосходной коррозионной стойкостью, особенно в морской среде. Обычно поставляется в виде листов или плит и широко используется в судостроении и других областях с высокими требованиями к прочности.
Алюминиевый сплав 5083-H116 — это высокопрочный алюминиевый сплав морского класса (серия 5000) с выдающейся коррозионной стойкостью, особенно к коррозии в морской воде. Благодаря содержанию магния (4–4, 9%) этот сплав хорошо известен своими исключительными характеристиками в экстремальных морских условиях и при низких температурах. Обозначение «H116» указывает на то, что сплав прошел упрочнение и стабилизацию для предотвращения расслоения и межкристаллитной коррозии, что делает его идеальным выбором для применений с чрезвычайно высокими требованиями к прочности и долговечности, таких как судостроение, броня транспортных средств и низкотемпературные резервуары для хранения. Он также обладает отличной свариваемостью и сохраняет свою прочность при низких температурах.

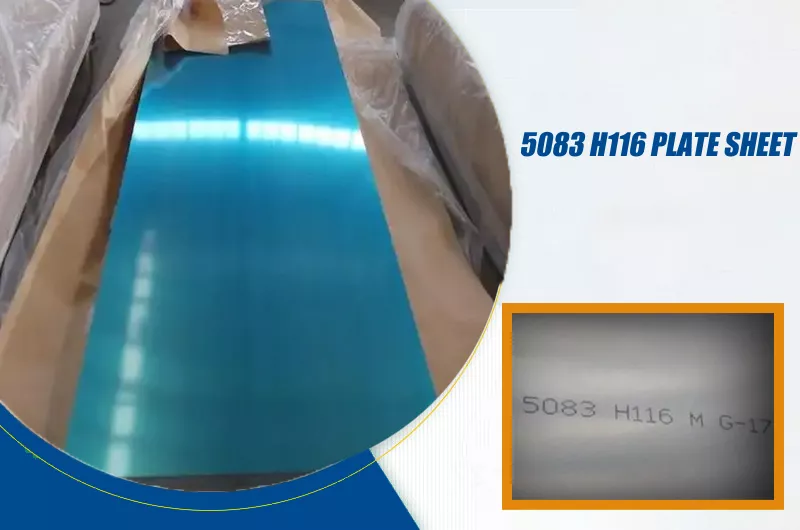

Размер листа алюминиевой пластины 5083 h116
| Элемент | Спецификация |
| Сплав | 5083 |
| Характер | H111 / H112 / H116 / H321 |
| Толщина (мм) | 3–50 мм |
| Ширина (мм) | 2000 мм или по индивидуальному заказу |
| Длина (мм) | 6000 / 8000 / 9000 / 12000 мм или по индивидуальному заказу |
Алюминиевые листы и пластины из сплава 5083 H116 выпускаются в широком диапазоне толщин, ширин и длин, отличаясь превосходным качеством поверхности и плоскостностью. Они хорошо подходят для различных методов обработки, таких как резка, гибка и сварка.
Компания Haomei Aluminum гарантирует полную прослеживаемость каждой партии алюминиевых листов 5083-H116, поставляемых ею. В процессе производства используются передовые технологии онлайн-контроля качества. Продукция сертифицирована несколькими международно признанными классификационными обществами, включая CCS и Det Norske Veritas (DNV), что обеспечивает полное соответствие основным мировым морским и высокотехнологичным промышленным стандартам.
Свойства алюминия 5083 H116
Сплав 5083 H116 проходит специальную обработку для упрочнения и стабилизации, что делает его особенно подходящим для использования в морской среде и обеспечивает исключительную устойчивость к расслоительной коррозии и коррозии под напряжением. Даже в условиях длительной влажности и высокого воздействия солевого тумана он сохраняет стабильные механические свойства и длительный срок службы.
- Сплав: 5083 (Al-Mg-Mn)
- Состояние: H116 (упрочнено деформацией и стабилизировано для повышения коррозионной стойкости)
- Идеальное сочетание высокой прочности и хорошей пластичности.
- Превосходная устойчивость к воздействию морской воды и химической коррозии.
- Хорошая свариваемость с высоким сохранением прочности после сварки.
- Исключительная прочность при низких температурах, подходит для экстремальных условий эксплуатации.
5083 H116 Коррозионная стойкость
Алюминиевый сплав 5083 H116 обладает превосходной коррозионной стойкостью, особенно хорошо зарекомендовав себя в морской среде. Его естественная оксидная пленка обеспечивает скорость коррозии всего 0, 02 мм/год в 3, 5%-ном растворе NaCl, что на два порядка ниже, чем у обычной углеродистой стали.
5083 H116 Работоспособность
Свариваемость
Отличная свариваемость, сварка традиционными методами с минимальной потерей прочности после сварки. Рекомендуется использовать присадочную проволоку 5356 или 5183, а перед сваркой поверхность следует очистить.
Формуемость
Обладает хорошими характеристиками холодной формовки, но следует избегать чрезмерной деформации во избежание концентрации напряжений. В состоянии H32 радиус изгиба составляет всего 1, 5 толщины листа, что позволяет формовать сложные криволинейные поверхности.
Обрабатываемость
Усилие резания снижается на 30% по сравнению с алюминиевым сплавом 7075, а срок службы инструмента удваивается. Подходит для различных процессов обработки с высокой эффективностью.
Адаптируемость к термообработке
Температура отжига составляет 415℃, что позволяет улучшить обрабатываемость материала. Материал обладает хорошей термической стабильностью и сохраняет хорошие механические свойства даже в условиях высоких температур.
Адаптируемость обработки поверхности
Толщина анодированной пленки может достигать 25 мкм, а твердость превышает 300 HV, что делает ее особенно подходящей для применений, требующих как декоративных, так и защитных свойств. Она также подходит для различных процессов обработки поверхности, таких как напыление и гальваническое покрытие.
Механические свойства алюминиевого листа 5083 h116
| Сплав | Характер | Rm (МПа) Предел прочности на растяжение | Предел текучести Rp0.2 (МПа) | Удлинение А (%) | Коррозия отслоения | Межкристаллитная коррозия, Мг/см2 | Сертификация |
| 5083 | O/H111/H112 | ≥275 | ≥125 | ≥16 | - | - | DNV, GL, ABS, CCS, BV, LR |
| H116 | ≥305 | ≥215 | ≥10 | ≦PB | ≦15 | ||
| H321 | 305-385 | 215-295 | ≥12 |
Физические свойства листового алюминия марки 5083 h116.
| Характер | -H111 | -H116 |
| Плотность | 0, 096 фунта/дюйм³ | 0, 096 фунта/дюйм³ |
| Предел прочности на растяжение | 44 кСи | 47 кси |
| Предел текучести при растяжении | 21 кСи | 33 кСи |
| Усталость Сила | 17 ksi | 23 ksi |
| Прочность на сдвиг | 27 ksi | 28 ksi |
| Модуль сдвига | 3700 ksi | 3700 ksi |
| Твердость по Роквеллу | Бринеллю | B41 | 75 | B50 | 83 |
| Процент удлинения при разрыве | 13% | 12% |
| Модуль упругости | 9 900 ksi | 9 900 ksi |
| Коэффициент Пуассона | 0, 33 | 0, 33 |
| Процент обрабатываемости | 30% | 30% |
| Температура плавления | 1, 080-1, 180 °F | 1, 080-1, 180 °F |
| Удельная теплоемкость | 2, 2 x 10^-1 БТЕ/фунт-°F | 2, 2 x 10^-1 БТЕ/фунт-°F |
| Теплопроводность | 816 BTU-in/hr-ft^2-°F | 816 BTU-in/hr-ft^2-°F |
| Электропроводность | 29% IACS | 29% IACS |
Информация о химическом составе листового алюминия марки 5083 h116.
| Информация о химии | |
| Элемент | Процент |
| Аль | 92, 4 - 95, 6 |
| Фе | 0, 4 макс. |
| Кр | 0, 05 - 0, 25 |
| Cu | 0, 1 макс. |
| Мг | 4 - 4.9 |
| Мн | 0, 4 - 1 |
| Ти | 0, 15 макс. |
| Си | 0, 4 макс. |
| Остаточный | 0, 15 макс. |
| Цинк | 0, 25 макс. |
Преимущества 5083 H116
- Коррозионная стойкость: Отличная коррозионная стойкость, особенно подходит для использования в морской среде.
- Обрабатываемость: Хорошая обрабатываемость, отличная свариваемость и привлекательная поверхность после анодирования.
- Высокое соотношение прочности к весу: Сплав 5083-H116 обладает выдающимся соотношением прочности к весу, что способствует повышению топливной эффективности и скорости транспортных средств и судов.
- Превосходная коррозионная стойкость: образует защитную оксидную пленку с чрезвычайно высокой стойкостью к коррозии в морской воде, что делает его алюминиевым материалом «морского класса». Специальная закалка H116 повышает устойчивость к отслаиванию и коррозионному растрескиванию под напряжением.
- Превосходная свариваемость и формуемость: легко сваривается распространенными методами, такими как GMAW (MIG) и GTAW (TIG), при этом сохраняется хорошая прочность соединения. Также обладает хорошими свойствами холодной и горячей формовки, что позволяет формовать без растрескивания.
5083 H116 против 5083 H111
5083 H111 и 5083 H116 — это распространённые состояния алюминиевого сплава 5083. Основные различия заключаются в следующем:
| Твердость (HBW) | Ниже | Выше |
| Работоспособность | Слабо упрочненная деформацией форма с хорошей формуемостью | Повышенная прочность, подходит для более сложных задач. |
| Приложения | Общие конструкционные применения, требующие определенной формуемости | Высокие требования к прочности, морская среда, судостроение и т. д. |
Сплав 5083 H111 представляет собой слабо деформированный упрочненный материал с хорошей формуемостью и умеренной прочностью, в то время как сплав 5083 H116 обладает более высокой прочностью и твердостью, что делает его пригодным для применений, требующих большей прочности.
Сравнение сплава 5083 H116 с другими вариантами термообработки.
Сплав 5083-H116 часто сравнивают с другими состояниями термообработки, такими как H321 и H32. Несмотря на одинаковый состав основного сплава, их механические свойства несколько различаются из-за разных методов обработки.
| Характер | Основные характеристики |
| H116 | Оптимизирован для коррозионной стойкости, особенно в морской среде. Обладает хорошими механическими свойствами и устойчивостью к расслоительной коррозии. |
| H321 | Термостабилизированная закалка. Как правило, обладает несколько большей твердостью и лучшей стабильностью, чем H116, а также хорошими антикоррозионными свойствами после покраски. |
| H32 | Немного более высокая предельная прочность на растяжение и предел текучести, чем у H116, но с меньшим удлинением при разрыве (сниженная формуемость). |
Радиус изгиба 5083 H116
Радиус изгиба — это внутренний радиус изгибаемого участка материала в процессе гибки. Для алюминиевого сплава 5083 H116 на радиус изгиба в основном влияют следующие факторы:
Толщина материала
Чем толще материал, тем больше требуемый радиус изгиба.
Характер
Твердость по стандарту H116 выше, что требует большего радиуса изгиба.
Направление изгиба
Изгиб вдоль направления прокатки (направления зерна) легче осуществить, тогда как изгиб перпендикулярно ему более склонен к растрескиванию.
Угол изгиба
Чем больше угол изгиба, тем больше требуемый радиус изгиба.
Конкретные требования к радиусу изгиба для сплава 5083 H116:
| Толщина материала (мм) | Угол изгиба | Минимальный радиус изгиба (мм) |
| ≥1, 5-3, 0 | 90° | 3, 0 т (t = толщина пластины) |
| 3.0-6.0 | 90° | 2, 5 т |
| 6.0-12.5 | 90° | 4, 0 т |
| 12.5-40.0 | 90° | 89 (фиксированное значение) |
Для изгибов на 180° минимальный радиус изгиба алюминиевого сплава 5083 H116 примерно в 2 раза превышает радиус изгиба на 90°. Следует отметить, что эти значения приведены только для справки, и в реальных условиях применения может потребоваться корректировка в зависимости от конкретных процессов и требований.
Что эквивалентно 5083 H116?
Стандартные эквивалентные материалы
- Стандарт EN: AlMg4.5Mn
- Стандарт ISO: AlMg4.5Mn0.7
- Японский стандарт: JIS A5083P
- Французский стандарт: A5083
Альтернативные материалы той же серии
- 5383 H116: Повышенная прочность и коррозионная стойкость, подходит для работы в суровых условиях.
- 5052 H32: Меньшая прочность, но лучшая формуемость.
- 5005, 5251, 5383: Выбирается в зависимости от требований приложения.
Другие возможные альтернативы
- Алюминиевая пластина 5754: относится к серии AlMg3, содержание магния около 3%, прочность ниже, чем у алюминиевой пластины 5083.
- В некоторых случаях в качестве альтернативы могут использоваться алюминиевые сплавы 6061 T6 или 7005, однако необходимо учитывать различия в коррозионной стойкости и свариваемости.
При выборе эквивалентных материалов для сплава 5083 H116 следует учитывать следующие факторы:
- Условия эксплуатации: особенно требования к коррозионной стойкости и прочности.
- Требования к механическим характеристикам: включая предел прочности на растяжение, предел текучести, относительное удлинение и т. д.
- Методы обработки: соответствие формуемости, свариваемости и обрабатываемости материала требованиям.
- Факторы стоимости: разница в цене между различными материалами может быть значительной.
- Доступность: насколько легко достать выбранный материал и существует ли стабильная цепочка поставок.
Если условия эксплуатации требуют чрезвычайно высокой коррозионной стойкости, особенно в морской среде, лучшим выбором может быть сплав 5383 H116; если требуется более высокая формуемость и относительно низкие требования к прочности, более подходящим может быть сплав 5052 H32.
5083 H116 Приложения
- Судостроение и морская инженерия: эталонный материал для современного судостроения, используемый для обшивки корпуса, палуб, переборок, надстроек и конструкций морских платформ. Он значительно снижает вес судна, одновременно противодействуя морской коррозии.
- Транспортное оборудование: используется в производстве кузовов для тяжелых грузовиков, вагонов железнодорожного транспорта, компонентов автомобильных шасси, а также топливных баков и трубопроводов для самолетов, играя ключевую роль в повышении грузоподъемности и дальности хода.
- Сосуды под давлением и специальное оборудование: Благодаря хорошей свариваемости и коррозионной стойкости, это идеальный материал для изготовления резервуаров для транспортировки сжиженного природного газа (СПГ), рефрижераторных контейнеров, автоцистерн и различных емкостей для жидкостей.
- Оборонная промышленность и высокотехнологичные конструкции: применяются в броневых компонентах, деталях ракет, мостовых конструкциях, телебашнях и других областях, требующих высокой надежности и долговечности.
Судостроение и морское машиностроение
Алюминиевый сплав 5083 H116 широко используется в судостроении и морской технике, в основном, в следующих областях:
Судостроение
- Корпуса, палубы, переборки и другие конструктивные элементы.
- Общая конструкция малых судов, таких как рыболовные лодки и скоростные катера.
- Сложные конструктивные элементы, такие как изогнутые рамы иллюминаторов для надстроек кораблей.
Оффшорные платформы
- Буровые модули, жилые конструкции
- Прибрежные мосты, фундаментные конструкции для морских ветроэнергетических установок
- Пешеходные дорожки и другие элементы нефтяных платформ
Морское оборудование
- Резервуары для транспортировки СПГ (сжиженного природного газа)
- Оборудование для опреснения морской воды
- Корпуса для морского мониторингового оборудования и приборов
Преимущества алюминиевого сплава 5083 H116 в этих областях применения заключаются в его превосходной коррозионной стойкости к морской воде, высокой прочности и хорошей свариваемости, что позволяет использовать его в морских условиях в течение длительного времени без сильной коррозии.
Транспорт
Алюминиевый сплав 5083 H116 также находит важное применение в транспортной сфере:
Автомобильное производство
- Топливные баки для автомобилей, топливные баки для самолетов и другие системы хранения жидкостей.
- Автомобильные конструктивные элементы и усилители
- Рефрижераторные грузовики, рефрижераторные контейнеры и другие сосуды под давлением, требующие строгих требований к огнестойкости.
Железнодорожный транспорт
- Конструкции кузовов вагонов метро и легкорельсового транспорта
- Конструктивные элементы вагонов высокоскоростных поездов
- Внутренняя отделка и конструктивные элементы железнодорожных вагонов
Аэрокосмическая отрасль
- Не несущие несущие конструкции и внутренние части летательных аппаратов
- Криогенные резервуары и трубопроводные системы для космических аппаратов
- Корпуса и конструктивные элементы аэрокосмического оборудования
В транспортной отрасли основными преимуществами алюминиевого сплава 5083 H116 являются его малый вес (низкая плотность) и высокая прочность, что позволяет снизить общий вес при сохранении прочности конструкции и, следовательно, повысить энергоэффективность.
Сосуды под давлением и оборудование для хранения
Благодаря своей превосходной прочности и коррозионной стойкости, алюминиевый сплав 5083 H116 является идеальным материалом для сосудов под давлением и оборудования для хранения:
Сосуды под давлением
- Автоцистерны для жидких грузов, резервуары высокого давления и другие сосуды под давлением, требующие строгой огнестойкости.
- Контейнеры для хранения газа под высоким давлением
- Химические реакторы и промышленные сосуды под давлением
Криогенное оборудование для хранения
- Резервуары для хранения сжиженного природного газа (СПГ) и транспортное оборудование
- Системы хранения криогенных жидкостей, таких как жидкий азот и жидкий кислород.
- Трубопроводы и фитинги, используемые в условиях низких температур.
Оборудование для хранения химических веществ
- Резервуары для хранения химических веществ и реакционные сосуды
- Оборудование для транспортировки и хранения коррозионных жидкостей.
- Различное складское и технологическое оборудование в химическом производстве
В криогенных условиях алюминиевый сплав 5083 H116 демонстрирует превосходные характеристики. При температуре жидкого азота (-196℃) его ударная вязкость остается на уровне 25 Дж/см², что значительно выше, чем у многих других алюминиевых сплавов.
Строительство и проектирование строительных конструкций
Алюминиевый сплав 5083 H116 также широко используется в строительстве и строительной инженерии:
Строительные конструкции
- Строительные навесные стены и фасадные системы
- Кровельные конструкции и системы световых люков
- Архитектурные солнцезащитные навесы и декоративные конструкции
Мостостроение
- Сооружения прибрежных мостов
- Пешеходные мосты и мосты в городском ландшафте
- Ограждения и декоративные элементы мостов
Специальные сооружения
- Телевизионные вышки и сооружения коммуникационных вышек
- Крупнопролётные конструкции выставочных залов и стадионов
- Конструктивные элементы в проектах по укреплению и реконструкции зданий.
Преимущества алюминиевого сплава 5083 H116 в строительстве заключаются в его малом весе при высокой прочности, коррозионной стойкости и эстетических свойствах, отвечающих современным архитектурным требованиям к эксплуатационным характеристикам и внешнему виду материала.
Другие области применения
Помимо основных областей применения, упомянутых выше, алюминиевый сплав 5083 H116 также используется в следующих областях:
Военные и безопасность
- Детали ракет, броня и другие компоненты военной техники.
- Взрывозащищенное оборудование и защитные барьеры
- Броня и конструктивные элементы военной техники
Промышленное оборудование
- Запасные части для бурового оборудования и горнодобывающей техники.
- Оборудование для переработки пищевых продуктов и напитков
- Оборудование для фармацевтического и косметического производства
Потребительские товары
- Элитная мебель и декоративные материалы
- Спортивные товары и снаряжение для активного отдыха
- Корпуса и конструктивные элементы высококачественных электронных изделий.
Энергетическое оборудование
- Опоры солнечных панелей
- Конструктивные элементы ветроэнергетического оборудования
- Некоторые неядерные конструктивные элементы атомных электростанций
5083 H116 против 6061 T6
| Индекс эффективности | 5083 H116 | 6061 Т6 |
| Коррозионная стойкость | Отлично подходит, особенно для морской среды. | Хороший, но не такой хороший, как серия 5083. |
| Свариваемость | Отличный | Хорошо, но прочность в местах сварки снижается. |
| Обрабатываемость | Умеренно мягкий, хорошо поддается обработке в холодном состоянии. | Хороший, может быть упрочнен термической обработкой. |
| Типичные области применения | Судостроение, морская техника, сосуды под давлением | Механические конструкции, строительная инженерия, аэрокосмическая отрасль |
Алюминиевый сплав 5083 H116 превосходит сплав 6061 T6 по коррозионной стойкости (особенно в морской среде) и свариваемости, а сплав 6061 T6 отличается прочностью и обрабатываемостью после термообработки. Оба материала имеют свои преимущества, и выбор должен основываться на конкретных требованиях к применению.
5083 H116 Алюминиевые листы и пластины (на складе)
| Описание | Характер | Толщина/дюйм | Форма |
| Алюминиевый лист ASTM B928 5083 H116 толщиной 0, 125 дюйма. | H116 | 0, 125" | Лист |
| Алюминиевый лист ASTM B928 5083 H116 толщиной 0, 160 дюйма. | H116 | 0, 160" | Лист |
| Алюминиевый лист 0, 190" ASTM B209, ASTM B928 5083 H116 | H116 | 0, 190" | Лист |
| Алюминиевый лист 0, 197" ASTM B209, ASTM B928 5083 H116 | H116 | 0, 197" | Лист |
| Алюминиевая пластина 0, 236" ASTM B209, ASTM B928 5083 H116 | H116 | 0, 236" | Тарелка |
| Алюминиевая пластина 0, 250" ASTM B209, ASTM B928 5083 H116 | H116 | 0, 250" | Тарелка |
| 0, 313" AMS4056, QQ-A-250/6 5083 H116 Алюминиевая пластина | H116 | 0, 313" | Тарелка |
| Алюминиевая пластина ASTM B928 5083 H116, толщина 0, 375 дюйма. | H116 | 0, 375" | Тарелка |
| Алюминиевая пластина ASTM B928 5083 H116, толщина 0, 394 дюйма. | H116 | 0, 394" | Тарелка |
| 0, 472" AMS4056, QQ-A-250/6 5083 H116 Алюминиевая пластина | H116 | 0, 472" | Тарелка |
| 0, 500" AMS4056, QQ-A-250/6 5083 H116 Алюминиевая пластина | H116 | 0, 500" | Тарелка |
| Алюминиевая пластина 0, 625" ASTM B209, ASTM B928 5083 H116 | H116 | 0, 625" | Тарелка |
| 0, 750" AMS4056, QQ-A-250/6 5083 H116 Алюминиевая пластина | H116 | 0, 750" | Тарелка |
| 1.000" AMS4056, QQ-A-250/6 5083 H116 Алюминиевая пластина | H116 | 1.000" | Тарелка |
| Алюминиевая пластина 5083 H116, размер 1, 375 дюйма, ASTM B209, ASTM B928. | H116 | 1, 375" | Тарелка |
Вопросы, связанные с алюминиевым листом 5083 H116.
Какой алюминий является эквивалентом сплава 5083?
A95083, AlMg4, 5Mn, DIN 3.3547, EN AW-5083, GM41, Al Mg4.5 Mn0.7
Что такое марка алюминия 5083?
Сплав 5083 — это высокопрочный алюминиевый сплав морского класса, известный своей превосходной коррозионной стойкостью, особенно в морской воде.
В чём разница между алюминием марок 6061 и 5083?
Алюминиевый сплав 6061 — это универсальный сплав, используемый в конструкционных целях, обладающий хорошей прочностью и обрабатываемостью, в то время как сплав 5083 специально разработан для высокопрочных, коррозионностойких морских условий.
Продукты, которые могут вас заинтересовать
- 5083 алюминиевая пластинка и лист
- Алюминиевый лист 5083 h321
- Алюминиевый лист 5083 h116
- Алюминиевый лист 5083 h111
- Алюминиевый лист 5083 h112
- Алюминиевый лист 5083 h22
- Алюминиевый лист 5083 h34 лист
- 5083 o алюминиевая пластина лист
- Алюминиевая плита 5083 H131
Дополнительное чтение
Пользователи, просматривавшие этот материал, также смотрели следующее
