Placa e Folha de Alumínio 5083 H116
O que é 5083 H116?
A liga de alumínio 5083 H116 é uma liga de Al-Mg de alta resistência e alta resistência à corrosão, pertencente à série 5000 de ligas de alumínio (sistema Al-Mg). O " 5083 " indica a composição da liga, enquanto "H116" representa sua têmpera específica.
Liga 5083
- Pertence à família Al-Mg (liga de alumínio-magnésio).
- Conhecida por sua excelente resistência à corrosão, especialmente em ambientes marinhos e de água salgada.
- Não é tratável termicamente, mas pode atingir resistência por meio de endurecimento por deformação.
- Em comparação com muitas outras ligas não tratáveis termicamente, esta liga apresenta excelente soldabilidade e resistência relativamente alta.
- Comumente utilizado na construção naval, estruturas marítimas, aplicações criogênicas, vasos de pressão e na indústria de transportes.
H116
- Indica que a liga passou por tratamento de endurecimento por deformação e estabilização para reduzir a suscetibilidade à corrosão e à fissuração por corrosão sob tensão.
- Projetado especificamente para aplicações marítimas onde a resistência à corrosão pela água do mar é fundamental.
- Essa têmpera proporciona boa resistência mecânica e alta resistência à corrosão.
- Excelente resistência à água do mar, a produtos químicos industriais e a baixas temperaturas.
A liga 5083-H116 é uma liga de alumínio-magnésio de alta resistência, reconhecida por sua excelente resistência à corrosão, especialmente em ambientes marinhos. Geralmente é fornecida na forma de chapas ou placas e é amplamente utilizada na construção naval e em outras aplicações de alta exigência.
A liga de alumínio 5083-H116 é uma liga de alumínio de alta resistência para uso marítimo (série 5000) com excelente resistência à corrosão, particularmente à corrosão por água do mar. Devido ao seu teor de magnésio (4–4, 9%), esta liga é reconhecida pelo seu desempenho excepcional em ambientes marítimos extremos e em baixas temperaturas. A têmpera "H116" indica que a liga foi submetida a tratamentos de endurecimento por deformação e estabilização para resistir à corrosão por esfoliação e à corrosão intergranular, tornando-a uma escolha ideal para aplicações com requisitos extremamente elevados de resistência e durabilidade, como construção naval, blindagem de veículos e tanques de armazenamento para baixas temperaturas. Ela também oferece excelente soldabilidade e mantém sua resistência em baixas temperaturas.

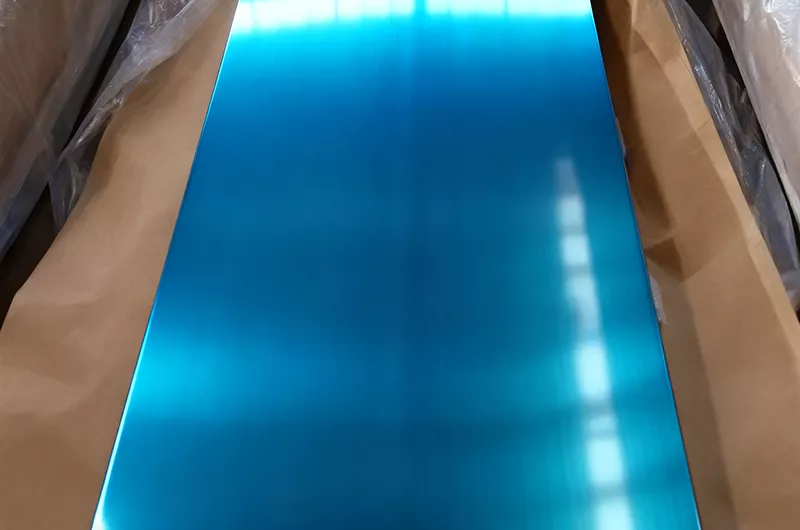

tamanho da chapa de alumínio 5083 h116
| Item | Especificação |
| Liga | 5083 |
| Temperamento | H111 / H112 / H116 / H321 |
| Espessura (mm) | 3–50 mm |
| Largura (mm) | 2000 mm ou sob medida |
| Comprimento (mm) | 6000 / 8000 / 9000 / 12000 mm ou sob medida |
As chapas e placas de alumínio 5083 H116 estão disponíveis em uma ampla gama de espessuras, larguras e comprimentos, apresentando excelente qualidade de superfície e planicidade. São adequadas para diversos métodos de processamento, como corte, dobra e soldagem.
A Haomei Aluminum garante que cada lote de chapas de alumínio 5083-H116 fornecido é totalmente rastreável. O processo de produção adota tecnologias avançadas de inspeção online com rigoroso controle de qualidade. Os produtos foram certificados por diversas sociedades de classificação reconhecidas internacionalmente, incluindo a CCS e a Det Norske Veritas (DNV), garantindo total conformidade com os principais padrões marítimos globais e industriais de alta tecnologia.
Propriedades do alumínio 5083 H116
A têmpera 5083 H116 passa por tratamentos especiais de endurecimento por deformação e estabilização, tornando-a particularmente adequada para ambientes marinhos e proporcionando excelente resistência à corrosão por esfoliação e à corrosão sob tensão. Mesmo sob condições de alta umidade e névoa salina a longo prazo, mantém propriedades mecânicas estáveis e uma longa vida útil.
- Liga: 5083 (Al-Mg-Mn)
- Têmpera: H116 (endurecido por deformação e estabilizado para aumentar a resistência à corrosão)
- Um equilíbrio ideal entre alta resistência e boa ductilidade.
- Excelente resistência à água do mar e à corrosão química.
- Boa soldabilidade com alta retenção de resistência pós-soldagem.
- Excelente resistência a baixas temperaturas, adequada para ambientes extremos.
5083 H116 Resistência à corrosão
A liga de alumínio 5083 H116 possui excelente resistência à corrosão, apresentando desempenho particularmente bom em ambientes marinhos. Sua película de óxido natural proporciona uma taxa de corrosão de apenas 0, 02 mm/ano em uma solução de NaCl a 3, 5%, que é duas ordens de magnitude menor do que a do aço carbono comum.
5083 H116 Trabalhabilidade
soldabilidade
Excelente soldabilidade, podendo ser soldado por métodos convencionais com mínima perda de resistência pós-soldagem. Recomenda-se o uso de arame de solda 5356 ou 5183, e as superfícies devem ser limpas antes da soldagem.
Formabilidade
Apresenta bom desempenho na conformação a frio, porém, deve-se evitar deformações excessivas para prevenir a concentração de tensões. Na têmpera H32, o raio de curvatura é de apenas 1, 5 vezes a espessura da chapa, permitindo a conformação de superfícies curvas complexas.
Usinabilidade
A força de corte é reduzida em 30% em comparação com a liga de alumínio 7075, e a vida útil da ferramenta é duplicada. Adequada para diversos processos de usinagem com alta eficiência.
Adaptabilidade ao tratamento térmico
A temperatura de recozimento é de 415 °C, o que pode melhorar a usinabilidade por meio desse processo. O material apresenta boa estabilidade térmica e mantém boas propriedades mecânicas mesmo em ambientes de alta temperatura.
Adaptabilidade do tratamento de superfície
A espessura da película anodizada pode atingir 25 μm, com dureza superior a 300 HV, tornando-a particularmente adequada para aplicações que exigem propriedades tanto decorativas quanto protetoras. Também é adequada para diversos processos de tratamento de superfície, como pulverização e galvanoplastia.
Propriedades mecânicas da chapa de alumínio 5083 h116
| Liga | Temperamento | Rm (MPa) Resistência à tração | Rp0, 2 (MPa) Limite de escoamento | Alongamento A (%) | corrosão por esfoliação | Corrosão intergranular Mg/cm2 | Certificação |
| 5083 | O/H111/H112 | ≥275 | ≥125 | ≥16 | - | - | DNV, GL, ABS, CCS, BV, LR |
| H116 | ≥305 | ≥215 | ≥10 | ≦PB | ≦15 | ||
| H321 | 305-385 | 215-295 | ≥12 |
Propriedades físicas da chapa de alumínio 5083 h116
| Temperamento | -H111 | -H116 |
| Densidade | 0, 096 lb/in³ | 0, 096 lb/in³ |
| Resistência máxima à tração | 44 ksi | 47 ksi |
| Resistência à tração no limite de escoamento | 21 ksi | 33 ksi |
| Resistência à fadiga | 17 ksi | 23 ksi |
| Resistência ao cisalhamento | 27 ksi | 28 ksi |
| Módulo de cisalhamento | 3.700 ksi | 3.700 ksi |
| Dureza Rockwell | Brinell | B41 | 75 | B50 | 83 |
| Percentagem de alongamento na ruptura | 13% | 12% |
| Módulo de Elasticidade | 9.900 ksi | 9.900 ksi |
| Coeficiente de Poisson | 0, 33 | 0, 33 |
| Percentagem de usinabilidade | 30% | 30% |
| Ponto de fusão | 1.080-1.180 °F | 1.080-1.180 °F |
| Calor específico | 2, 2 x 10^-1 BTU/lb-°F | 2, 2 x 10^-1 BTU/lb-°F |
| Condutividade térmica | 816 BTU-in/hr-ft^2-°F | 816 BTU-in/hr-ft^2-°F |
| Condutividade elétrica | 29% IACS | 29% IACS |
Informações sobre a composição química da chapa de alumínio 5083 h116
| Informações sobre química | |
| Elemento | Percentagem |
| Al | 92, 4 - 95, 6 |
| Fe | 0, 4 máx. |
| Cr | 0, 05 - 0, 25 |
| Cu | 0, 1 máx. |
| Mg | 4 - 4, 9 |
| Mn | 0, 4 - 1 |
| Ti | 0, 15 máx. |
| Si | 0, 4 máx. |
| Residual | 0, 15 máx. |
| Zn | 0, 25 máx. |
Vantagens do 5083 H116
- Resistência à corrosão: Excelente resistência à corrosão, especialmente adequada para ambientes marinhos.
- Trabalhabilidade: Boa usinabilidade, excelente soldabilidade e superfície atraente após a anodização.
- Alta relação resistência/peso: O aço 5083-H116 possui uma excelente relação resistência/peso, contribuindo para melhorar a eficiência de combustível e a velocidade de veículos e embarcações.
- Resistência superior à corrosão: Forma uma película protetora de óxido com altíssima resistência à corrosão em água do mar, tornando-o um material de alumínio de "qualidade marítima". A têmpera H116 foi especialmente desenvolvida para aumentar a resistência à esfoliação e à fissuração por corrosão sob tensão.
- Excelente soldabilidade e conformabilidade: Pode ser facilmente soldado utilizando métodos comuns como GMAW (MIG) e GTAW (TIG), mantendo uma boa resistência da junta. Possui também boas propriedades de conformação a frio e a quente, permitindo a conformação sem fissuras.
5083 H116 vs 5083 H111
5083 H111 e 5083 H116 são ambas têmperas comuns da liga de alumínio 5083. As principais diferenças são as seguintes:
| Dureza (HBW) | Mais baixo | Mais alto |
| Funcionalidade | Têmpera levemente endurecida por deformação com boa conformabilidade. | Maior resistência, adequada para aplicações mais exigentes. |
| Aplicações | Aplicações estruturais gerais que exigem certa conformabilidade | Requisitos de alta resistência, ambientes marinhos, construção naval, etc. |
O aço 5083 H111 é um aço levemente endurecido por deformação, com boa conformabilidade e resistência moderada, enquanto o 5083 H116 possui maior resistência e dureza, sendo adequado para aplicações que exigem maior resistência.
Comparação do aço inoxidável 5083 H116 com outros aços inoxidáveis.
A liga 5083-H116 é frequentemente comparada com outras têmperas, como H321 e H32. Embora compartilhem a mesma composição de liga base, suas propriedades mecânicas diferem ligeiramente devido aos diferentes métodos de processamento.
| Temperamento | Principais características |
| H116 | Otimizado para resistência à corrosão, especialmente em ambientes marinhos. Boas propriedades mecânicas e resistência à corrosão por esfoliação. |
| H321 | Uma têmpera termicamente estabilizada. Geralmente apresenta dureza ligeiramente superior e melhor estabilidade do que o H116, com bom desempenho anticorrosivo após a pintura. |
| H32 | Apresenta resistência à tração e ao escoamento ligeiramente superiores aos do H116, mas com menor alongamento na ruptura (menor conformabilidade). |
5083 H116 Raio de Curvatura
O raio de curvatura refere-se ao raio interno da seção dobrada de um material durante o processo de curvatura. Para a liga de alumínio 5083 H116, seu raio de curvatura é afetado principalmente pelos seguintes fatores:
Espessura do material
Quanto mais espesso o material, maior o raio de curvatura necessário.
Temperamento
A têmpera H116 possui maior dureza, exigindo um raio de curvatura maior.
Direção de curvatura
A curvatura na direção de laminação (direção da fibra) é mais fácil de realizar, enquanto a curvatura perpendicular a ela é mais propensa a rachaduras.
Ângulo de curvatura
Quanto maior o ângulo de curvatura, maior o raio de curvatura necessário.
Requisitos específicos de raio de curvatura para 5083 H116:
| Espessura do material (mm) | Ângulo de curvatura | Raio mínimo de curvatura (mm) |
| ≥1, 5-3, 0 | 90° | 3, 0t (t = espessura da placa) |
| 3.0-6.0 | 90° | 2, 5 toneladas |
| 6, 0-12, 5 | 90° | 4, 0 toneladas |
| 12, 5-40, 0 | 90° | 89 (valor fixo) |
Para dobras de 180°, o raio mínimo de curvatura da liga de alumínio 5083 H116 é aproximadamente o dobro do raio de curvatura de 90°. É importante ressaltar que esses valores são apenas para referência e que aplicações reais podem exigir ajustes com base em processos e requisitos específicos.
Qual é o equivalente a 5083 H116?
Materiais Equivalentes Padrão
- Norma EN: AlMg4.5Mn
- Norma ISO: AlMg4, 5Mn0, 7
- Norma japonesa: JIS A5083P
- Norma francesa: A5083
Mesma Série Materiais Alternativos
- 5383 H116: Maior resistência e resistência à corrosão, adequado para ambientes mais agressivos.
- 5052 H32: Menor resistência, mas melhor conformabilidade.
- 5005, 5251, 5383: Selecionados dependendo dos requisitos da aplicação.
Outras alternativas possíveis
- Chapa de alumínio 5754: Pertence à série AlMg3, com teor de magnésio em torno de 3%, e resistência inferior à da chapa de alumínio 5083.
- Em alguns casos, as ligas de alumínio 6061 T6 ou 7005 também podem ser alternativas, mas as diferenças em termos de resistência à corrosão e soldabilidade precisam ser consideradas.
Ao selecionar materiais equivalentes para a norma 5083 H116, os seguintes fatores devem ser considerados:
- Ambiente de aplicação: requisitos especiais de resistência à corrosão e resistência mecânica.
- Requisitos de desempenho mecânico: incluindo resistência à tração, limite de escoamento, alongamento, etc.
- Métodos de processamento: se a conformabilidade, soldabilidade e usinabilidade do material atendem aos requisitos.
- Fatores de custo: as diferenças de preço entre os diferentes materiais podem ser significativas.
- Disponibilidade: se o material selecionado é facilmente obtido e se existe uma cadeia de suprimentos estável.
Se o ambiente de aplicação exigir resistência à corrosão extremamente alta, especialmente em ambientes marinhos, o aço 5383 H116 pode ser uma escolha melhor; se for necessária maior conformabilidade e os requisitos de resistência forem relativamente menores, o aço 5052 H32 pode ser mais adequado.
5083 H116 Aplicações
- Construção naval e engenharia marítima: um material de referência para a construção naval moderna, utilizado em chapas de casco, conveses, anteparas, superestruturas e estruturas de plataformas offshore. Reduz significativamente o peso da embarcação, ao mesmo tempo que resiste à corrosão marinha.
- Equipamentos de transporte: Utilizados na fabricação de carrocerias de caminhões pesados, vagões de transporte ferroviário, componentes de chassis automotivos, bem como tanques de combustível e tubulações de aeronaves, desempenhando um papel fundamental na melhoria da capacidade de carga e da autonomia.
- Vasos de pressão e equipamentos especiais: Devido à sua boa soldabilidade e resistência à corrosão, é um material ideal para a fabricação de tanques de transporte de gás natural liquefeito (GNL), contêineres refrigerados, caminhões-tanque e diversos recipientes para líquidos.
- Defesa e estruturas de alta tecnologia: Aplicado em componentes de blindagem, peças de mísseis, estruturas de pontes, torres de televisão e outros campos que exigem alta confiabilidade e durabilidade.
Construção naval e engenharia marítima
A liga de alumínio 5083 H116 é amplamente utilizada na construção naval e na engenharia marítima, principalmente nas seguintes aplicações:
Construção naval
- Cascos, conveses, anteparas e outros componentes estruturais.
- Estrutura geral de pequenas embarcações, como barcos de pesca e lanchas.
- Componentes estruturais complexos, como molduras curvas de vigias para superestruturas de navios.
Plataformas offshore
- Módulos de perfuração, estruturas de alojamento
- Pontes costeiras, estruturas de fundação para energia eólica offshore
- Passarelas e outros componentes de plataformas de petróleo
Equipamentos marítimos
- tanques de transporte de GNL (gás natural liquefeito)
- Equipamentos de dessalinização de água do mar
- Equipamentos de monitoramento marítimo e caixas de instrumentos
As vantagens da liga de alumínio 5083 H116 nessas aplicações residem em sua excelente resistência à corrosão em água do mar, alta resistência mecânica e boa soldabilidade, permitindo o uso prolongado em ambientes marinhos sem corrosão severa.
Transporte
A liga de alumínio 5083 H116 também possui importantes aplicações na área de transportes:
Fabricação de Automóveis
- Tanques de combustível para automóveis, tanques de combustível para aeronaves e outros sistemas de armazenamento de líquidos.
- Componentes e reforços estruturais automotivos
- Caminhões refrigerados, contêineres refrigerados e outros recipientes pressurizados que exigem resistência rigorosa ao fogo.
Transporte ferroviário
- Estruturas da carroceria de veículos de metrô e VLT
- Componentes estruturais de vagões de trens de alta velocidade
- Decoração interior e componentes estruturais de veículos ferroviários
Aeroespacial
- Componentes estruturais não estruturais e partes internas de aeronaves
- Tanques de armazenamento criogênico e sistemas de tubulação para espaçonaves
- Carcaças e componentes estruturais de equipamentos aeroespaciais
No setor de transportes, as principais vantagens da liga de alumínio 5083 H116 são a leveza (baixa densidade) e a alta resistência, permitindo a redução do peso total e, ao mesmo tempo, garantindo a resistência estrutural, o que melhora a eficiência energética.
Vasos de pressão e equipamentos de armazenamento
Devido à sua excelente resistência mecânica e à corrosão, a liga de alumínio 5083 H116 é um material ideal para vasos de pressão e equipamentos de armazenamento:
Vasos de pressão
- Caminhões-tanque para líquidos, tanques de pressão e outros recipientes pressurizados que exigem alta resistência ao fogo.
- Contêineres de armazenamento de gás de alta pressão
- Reatores químicos e vasos de pressão industriais
Equipamentos de armazenamento criogênico
- Tanques de armazenamento e equipamentos de transporte de GNL (Gás Natural Liquefeito).
- Sistemas de armazenamento para líquidos criogênicos, como nitrogênio líquido e oxigênio líquido.
- Tubulações e conexões utilizadas em ambientes de baixa temperatura.
Equipamentos para armazenamento de produtos químicos
- Tanques de armazenamento de produtos químicos e vasos de reação
- Equipamentos para transporte e armazenamento de líquidos corrosivos
- Diversos equipamentos de armazenamento e processamento na produção química.
Em aplicações criogênicas, a liga de alumínio 5083 H116 apresenta excelente desempenho. À temperatura do nitrogênio líquido (-196 °C), sua resistência ao impacto permanece em 25 J/cm², muito superior à de muitas outras ligas de alumínio.
Engenharia de Construção e Estrutural
A liga de alumínio 5083 H116 também é amplamente utilizada na construção civil e na engenharia estrutural:
Estruturas de construção
- Sistemas de fachadas e paredes cortina de edifícios
- Estruturas de telhado e sistemas de claraboias
- Quebra-sóis arquitetônicos e estruturas decorativas
Engenharia de Pontes
- Estruturas de pontes costeiras
- Pontes pedonais e pontes na paisagem urbana
- Guarda-corpos e componentes decorativos de pontes
Estruturas Especiais
- Torres de televisão e estruturas de torres de comunicação
- Estruturas de grande vão, como pavilhões de exposições e estádios.
- Componentes estruturais em projetos de reforço e renovação de edifícios
As vantagens da liga de alumínio 5083 H116 no setor da construção civil residem em sua leveza e alta resistência, resistência à corrosão e propriedades estéticas, atendendo aos requisitos arquitetônicos modernos de desempenho e aparência dos materiais.
Outros campos de aplicação
Além das principais aplicações mencionadas acima, a liga de alumínio 5083 H116 também é utilizada nos seguintes campos:
Militar e Segurança
- Peças de mísseis, blindagem e outros componentes de equipamentos militares
- Equipamentos à prova de explosão e barreiras de segurança
- Blindagem e componentes estruturais de veículos militares
Equipamentos industriais
- Peças para equipamentos de perfuração e máquinas de mineração
- Equipamentos para processamento de alimentos e bebidas
- Equipamentos para produção farmacêutica e cosmética
Produtos de consumo
- Móveis e materiais decorativos de alta qualidade
- Artigos esportivos e equipamentos para atividades ao ar livre
- Invólucros e componentes estruturais de produtos eletrônicos de alta qualidade.
Equipamentos de energia
- Suportes para painéis solares
- Componentes estruturais de equipamentos de energia eólica
- Certos componentes estruturais não nucleares em usinas nucleares
5083 H116 vs 6061 T6
| Índice de desempenho | 5083 H116 | 6061 T6 |
| Resistência à corrosão | Excelente, especialmente em ambientes marinhos. | Bom, mas não tão bom quanto a série 5083. |
| soldabilidade | Excelente | Bom, mas a resistência diminui nas áreas soldadas. |
| Usinabilidade | Moderado, com boa trabalhabilidade a frio. | Bom, pode ser reforçado por tratamento térmico. |
| Aplicações típicas | Navios, engenharia naval, vasos de pressão | Estruturas mecânicas, engenharia de construção, aeroespacial |
A liga de alumínio 5083 H116 supera a 6061 T6 em termos de resistência à corrosão (especialmente em ambientes marinhos) e soldabilidade, enquanto a 6061 T6 se destaca em resistência mecânica e usinabilidade após tratamento térmico. Ambos os materiais possuem suas próprias vantagens, e a seleção deve ser baseada nos requisitos específicos da aplicação.
Inventário de chapas de alumínio 5083 H116
| Descrição | Temperamento | Espessura/polegada | Forma |
| Chapa de alumínio ASTM B928 5083 H116 de 0, 125" | H116 | 0, 125" | Folha |
| Chapa de alumínio ASTM B928 5083 H116 de 0, 160" | H116 | 0, 160" | Folha |
| Chapa de alumínio 5083 H116 de 0, 190" ASTM B209, ASTM B928 | H116 | 0, 190" | Folha |
| Chapa de alumínio 5083 H116 de 0, 197" (5 mm) ASTM B209, ASTM B928 | H116 | 0, 197" | Folha |
| Placa de alumínio 5083 H116 de 0, 236" ASTM B209, ASTM B928 | H116 | 0, 236" | Placa |
| Placa de alumínio 5083 H116 de 0, 250" ASTM B209, ASTM B928 | H116 | 0, 250" | Placa |
| Placa de alumínio 5083 H116 de 0, 313" AMS4056, QQ-A-250/6 | H116 | 0, 313" | Placa |
| Placa de alumínio ASTM B928 5083 H116 de 0, 375" | H116 | 0, 375" | Placa |
| Placa de alumínio ASTM B928 5083 H116 de 0, 394" | H116 | 0, 394" | Placa |
| Placa de alumínio 5083 H116 de 0, 472" AMS4056, QQ-A-250/6 | H116 | 0, 472" | Placa |
| Placa de alumínio 5083 H116 de 0, 500" AMS4056, QQ-A-250/6 | H116 | 0, 500" | Placa |
| Placa de alumínio 5083 H116 de 0, 625" ASTM B209, ASTM B928 | H116 | 0, 625" | Placa |
| Placa de alumínio 5083 H116 de 0, 750" AMS4056, QQ-A-250/6 | H116 | 0, 750" | Placa |
| Placa de alumínio 5083 H116 de 1, 000" AMS4056, QQ-A-250/6 | H116 | 1, 000" | Placa |
| Placa de alumínio de 1, 375" ASTM B209, ASTM B928 5083 H116 | H116 | 1, 375" | Placa |
Perguntas relacionadas sobre a chapa de alumínio 5083 H116
Qual o equivalente em alumínio do 5083?
A95083, AlMg4, 5Mn, DIN 3.3547, EN AW-5083, GM41, Al Mg4, 5 Mn0, 7
O que é alumínio da classe 5083?
A liga 5083 é uma liga de alumínio de alta resistência, própria para uso marítimo, conhecida por sua excelente resistência à corrosão, especialmente em ambientes de água do mar.
Qual a diferença entre o alumínio 6061 e o 5083?
O alumínio 6061 é uma liga versátil usada em aplicações estruturais, com boa resistência e usinabilidade, enquanto o 5083 foi projetado especificamente para ambientes marinhos que exigem alta resistência e resistência à corrosão.
Produtos que Podem Interessar
- Folha de chapa de alumínio 5083
- Placa e Folha de Alumínio 5083 H321
- Placa e Folha de Alumínio 5083 H116
- Placa e Folha de Alumínio 5083 H111
- Placa e Folha de Alumínio 5083 H112
- Placa e Folha de Alumínio 5083 H22
- Placa e Folha de Alumínio 5083 H34
- Placa e Folha de Alumínio 5083 O
- Chapa de Alumínio 5083 H131
Leitura adicional
Usuários que visualizaram este material também visualizaram o seguinte
