8011アルミ箔
8011アルミニウム箔は, 重要なアルミニウム合金箔材料として, 優れた総合特性, 幅広い応用展望, 高いコストパフォーマンス, そして持続可能な特性を特徴としています.強度, 靭性, 耐食性, 加工性のバランスに優れ, 様々な応用分野の要求を満たしています.
8011アルミ箔は優れた延性と成形性を有し, 折り曲げ, エンボス加工しても割れません.合金化と制御された焼鈍処理により, 優れた加工性を実現しています.8011アルミ箔は, 優れた引裂強度を維持しながら, 極めて薄いシートに加工できます.
8011アルミ箔は, Al-Fe-Si元素を添加したアルミ合金箔材料で, 8×××シリーズ合金アルミ板に属します.化学組成は主にアルミニウム(Al), 鉄(Fe), シリコン(Si)です.これらの合金元素の添加により, 純アルミニウムの特性が効果的に向上します.純アルミニウム箔と比較して, 8011アルミ箔は強度が高く, 耐食性, 成形性に優れ, 一定の導電性を備えています.
- きれいな表面:色が均一で, 斑点がなく, 平らでピンホールがない
- 強力な機械的特性:高い耐破裂性, 強力な穿刺および引裂抵抗
- 優れたバリア性能:優れた耐湿性, 遮光性, 高いバリア性
- 安全で衛生的:無毒, 無臭, 食品接触安全基準に準拠
- 優れた加工性:ラミネート, 印刷, 接着, その他の加工作業が容易
Haomei Aluminumは, 工業製造業および食品包装業界のお客様にサービスを提供する, 信頼できるアルミ箔サプライヤーです.コスト効率の高い包装ソリューションをお探しの方, あるいは特定の仕様, 幅, 品質に合わせてカスタマイズされた高品質のアルミ箔をお探しの方, Haomei Aluminumがお客様のニーズにお応えします.
8011 アルミ箔テンパー
- お
- H14
- H16
- H18
- H19
- H22
- H24
アルミニウム合金8011箔の仕様
| 製品 | タイプ | 気性 | 厚さ(mm) | 幅(mm) | 形 |
| 8011 家庭用ホイル | ベア, ミル仕上げ | H111 H12 H14 H16 H18 H22 H24 H26 H28 | 0.01～0.2 | 300-1100 | コイル |
| 8011 コンテナホイル | H22 H24 | 0.01～0.2 | 200-1100 | コイル | |
| 8011 包装用ホイル | O H22 H24 | 0.018～0.2 | 100-1600 | コイル | |
| 8011 医薬品用箔 | H14 H18 | 0.018～0.2 | 100-1600 | コイル |
厚さの範囲
0.006mm～0.5mm
食品包装:0.02～0.04mm, ヒートシールヨーグルトの蓋:0.04～0.09mm, ボトルキャップ材料:約0.2mm
幅の範囲
100mm～1700mm
飲料キャップおよび食品/医薬品包装の標準幅.工業用途:1200mm, 1500mm
焼き入れ仕様
F (製造時), O (焼鈍し), H14, H16, H18, H19, H22, H24, H26, H28 など.
O質別: 高延性; H14/H16: 中強度; H18/H19: 高強度
実際, ホイルは非常に薄く作ることができます.
- 特殊な 8011 箔はおよそ 0.00018 インチ (約 0.0046 ミリメートル) の薄さを実現でき, 超薄型アプリケーションに適しています.
- 厚さは約 0.064 インチ (約 1.63 ミリメートル) で, 耐久性の高いホイルに適しています (非ホイル グレードはさらに厚くなります).
- 幅は数センチから1.5メートル以上まで様々です.箔は通常, コイル状またはマスターロールの形で販売され, 標準的なコイルの内径は75ミリメートルまたは150ミリメートルです.
- 焼き戻し(硬度)は用途に応じて選択されます.完全に焼きなました状態(O)または軽く焼き戻した状態(H14, H18)は, 最大の成形性が求められる用途(医薬品ブリスター箔など)に適しています.より硬い焼き戻し(H22～H26)は, 高強度の包装材や消費者向け箔に適しており, より高い強度を提供します.
- ロール仕上げ(光沢またはマット)が標準ですが, 特殊な表面処理(コーティング, 塗装済み, エンボス加工)も提供しています.
8011アルミニウム箔の物理的および化学的性質
- 密度:約2.7g/cm³, 純アルミニウムに近い, 軽量が特徴
- 熱伝導率:優れた熱伝導率で, 熱を素早く伝導します
- 電気伝導性:純アルミニウムよりは低いが, それでも良好な導電性を有する
- 耐食性:アルミニウム表面の緻密な酸化膜により優れた耐食性を実現
- 耐温度性:-20℃～150℃の範囲で正常に動作可能
- バリア性能:優れたバリア性能で, 光, 酸素, 水蒸気, 臭いを効果的に遮断します.
- 表面品質: きれいな表面, 均一な色, 斑点なし, 平らでピンホールなし
8011アルミホイルの利点
8011アルミホイルは, 耐腐食性, 表面品質, 安全性, 衛生性, 汎用性, 耐久性, 軽量性, コスト効率に優れ, さまざまな業界で広く使用されており, 包装材料に最適です.
優れた耐腐食性
- 優れた耐腐食性があり, さまざまな化学物質に耐えます.
- 省エネ・防カビ:カビの発生を防ぎ, 省エネを実現します.
- 無臭:臭いが出ず, 製品本来の味を保ちます.
優れた表面品質
- きれいで均一: 傷, ピンホール, 色の変化のない滑らかな表面.
- 防湿・遮光性:優れた防湿性と遮光性を持ち, 強力なバリア機能を備えています.
優れた機械的特性
穴あけや引き裂きに対する強い耐性があり, 機械性能も優れています.
安全と衛生
無毒, 無臭: 有害な化学物質を含まず, 食品や医薬品の包装に適しています.
汎用性
- 包装材:ラミネート, 印刷, コーティングなど様々な用途に適しています.
- 業界アプリケーション: 食品, 飲料, 医薬品などの分野の包装に広く使用されています.
強力な環境適応力
環境適応性:湿度, 光, 温度の変化に耐え, 内容物を新鮮に保ちます.
軽さ
軽量素材: 取り扱いや輸送が簡単で, 特に食品, 飲料, 医薬品業界での長距離輸送に適しています.
費用対効果が高い
高いコストパフォーマンス: 手頃な価格と高いコストパフォーマンスで, あらゆる規模の企業に適しています.
8011 アルミ箔表面処理
- 明るい両面
- 片面明るい
- 明るい 鈍い
- エンボス加工
- カラー印刷
- カラーコーティング
- 漆塗り
- 親水性

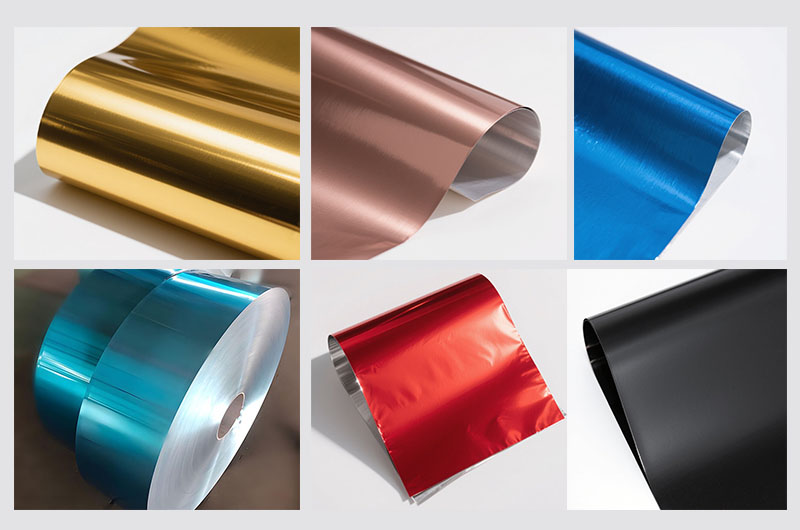

カラー:ローズゴールド, ブルー, ブラック, レッド, ゴールドなど
8011アルミ箔の分類
8011アルミ箔の形状による分類
- 8011 アルミロール箔: ロールの形で供給され, 大規模な生産および加工に適しています.
- 8011 アルミニウムシート箔: 平らなシートの形で提供され, 特定の寸法を必要とする用途に適しています.
8011アルミ箔の表面仕上げによる分類
- 片面光沢 8011 アルミ箔: 片面は滑らかで, もう片面は比較的粗く, 反射面や片面の滑らかな仕上げが必要な用途に適しています.
- 両面光沢 8011 アルミホイル: 両面が滑らかで, 両面の均一性が求められる用途に適しています.
8011アルミ箔の後処理による分類
- プレーンアルミホイル 8011: 加工されていない元の状態のアルミホイル.
- エンボス加工アルミホイル 8011: 美観と機能性を高めるエンボス加工パターンが施された質感のある表面が特徴です.
- 複合アルミ箔 8011: パフォーマンスと用途の汎用性を高めるために, 他の材料 (プラスチックや紙など) とラミネートされています.
- コーティングアルミ箔 8011: 耐水性コーティングや耐腐食性コーティングなどの保護層または機能層でコーティングされています.
- カラーアルミホイル 8011: 染料処理されており, 装飾包装にさまざまな色のオプションを提供します.
- 印刷アルミ箔 8011: ブランド化や情報提供の目的でパターンやテキストが印刷されています.
8011アルミホイルの特徴
- 耐食性とバリア性:他のアルミニウム素材と同様に, 8011アルミホイルは優れた耐食性を備えています.箔状にすると, 湿気, 酸素, 光, 油脂に対して強固なバリアを形成し, 包装された製品の保存期間を延長します.表面は非多孔性で不活性(無臭)であるため, 食品および医薬品用途に安全に使用できます.
- 熱伝導性・電気伝導性:8011アルミ箔は優れた熱伝導性と電気伝導性を有し, 軟化することなく中程度の加熱に耐えるため, ベーキング包装やヒートシール容器に適しています.
- 成形性:8011アルミ箔は, 微細な粒子構造により優れた延性を有しています.高速エンボス加工, スタンピング加工, 折り目加工, カール加工など, ひび割れや加工硬化を生じることなく加工可能です.高い強度と延性を兼ね備えているため, 8011アルミ箔は非常に薄く(材料を節約しながら)製造でき, 使用中の耐穿刺性も維持されます.
軽量, 耐腐食性, 高いバリア効率, 成形のしやすさといった特性により, 8011 は商用アルミホイルの好ましい選択肢となっています.
8011アルミ箔の主な応用分野と仕様要件
食品包装への応用
食品包装用8011アルミホイルの利点:
異物のない清潔な表面, 衛生的で安全.優れた耐湿性と高いバリア性, 遮光性.無毒, 無臭, 食品に安全.食品の鮮度と品質を効果的に維持し, 保存期間を延ばします.
食品包装用アルミ箔:8011アルミ箔は, チョコレート, キャンディー, パン, ペストリーなど, 様々な食品の包装に広く使用されています.これらの用途では, 標準的な厚さは0.02～0.04mmで, 材質は主にOまたはH14です.これらの箔の仕様は, 優れた柔軟性とバリア性を備えており, 食品の鮮度と品質を維持します.
ヒートシール箔:食品包装において, 8011アルミ箔は様々な食品用袋や容器のヒートシール材としてよく使用されます.通常, 厚さは0.04～0.09mmで, 強度はH16またはH18に設定されており, 十分な強度とヒートシール性能を確保しています.
弁当箱の素材:8011アルミ箔は, 優れた深絞り性と成形性を備えているため, アルミ弁当箱の製造に最適な素材です.一般的な厚さは0.093～0.2mmで, OまたはH14質別で, 強度, 成形性, 食品衛生性を確保しています.
容器用アルミ箔:8011アルミ箔は, ケーキカップやエッグタルトトレイなど, 様々な食品容器に広く使用されています.一般的な厚さは0.02～0.07mm, 硬度はH16またはH18で, 容器の強度と安定性を確保します.
医薬品包装における応用
医薬品包装用8011アルミ箔の利点:
カップの凸値が高く, 箔の強度が高く, 密封性に優れています.耐湿性, 遮光性, バリア性に優れています.バクテリアやカビの検査済みで, 無毒, 無臭, 安全で衛生的です.業界標準に厳密に準拠しており, 重金属は0.25 ppm以下です.
PTP医薬品箔:8011アルミ箔は, 錠剤やカプセルの包装に使用されるPTP(Press Through Packaging)アルミ箔の主要材料です.標準的な厚さは0.02～0.03mmで, 十分な強度とバリア性を確保するためにH18焼戻し処理が施されています.
冷間成形医薬品箔:8011アルミニウム箔は, 特殊医薬品の冷間成形医薬品包装にも使用されます.厚さは通常0.025～0.05mmで, 冷間成形の要件を満たすため, H16またはH18の焼き入れ鋼で製造されています.
医薬品ボトルキャップ:8011アルミ箔は, 優れた密封性, 耐腐食性, 安全性から, 経口液剤ボトルキャップやカプセル用箔板などの医薬品ボトルキャップの製造に広く使用されています.標準的な厚さは0.15～0.2mmで, 強度と密封性を高めるため, H14またはH16の焼き入れが施されています.
産業分野での応用
工業用8011アルミ箔の利点:
- きれいな脱脂, フラットなプロファイル
- 優れた導電性とシールド性能
- 優れた耐腐食性と耐酸化性
- 産業用途におけるさまざまなストレスや環境条件に耐えることができます
ケーブル箔:8011アルミ箔は, 優れた導電性とシールド効果により, ケーブルシールド層の形成に最適な素材です.一般的な厚さは0.05～0.2mmで, 強度とシールド性を高めるため, H14またはH16の焼き入れが施されています.
テープ箔:8011アルミ箔は, 電気絶縁, シーリング, シールドなどの様々なアルミ箔テープに広く使用されています.厚さは0.014～0.05mm, 強度と接着性を確保するため, 質別はH18またはH19です.
エアコン用アルミ箔:8011アルミ箔は, エアコンのラジエーターフィンにも使用され, 優れた熱伝導性と耐腐食性を備えています.標準的な厚さは0.08～0.2mm, 質別はH22またはH24で, 熱交換と耐久性の要件を満たしています.
その他の応用分野
その他のアプリケーションの利点:
- 表面がきれい, 色が均一, 斑点なし
- 耳率が低く, 深絞りに適している
- 優れた柔軟性と耐熱性
- 加工や成形が容易で, さまざまなデザインニーズに適しています
ボトルキャップの材質:8011アルミ箔は, 酒類キャップ, ワインキャップ, 化粧品キャップ, 粉ミルクの蓋, 医薬品キャップ, 飲料キャップ, ヨーグルトの蓋など, さまざまなボトルキャップの製造に広く使用されています.標準の厚さは0.15～0.2mm, 強度と密閉性を高めるため, 焼き入れはH14またはH16です.
シーリングフォイル:8011アルミ箔は, 優れたシール性とバリア性を備え, 様々な包装容器のシール材として使用されています.一般的な厚さは0.02～0.05mm, 品質はH16またはH18で, シールの信頼性を確保しています.
装飾箔:8011アルミ箔は, 室内装飾やギフトラッピングなど, 様々な装飾用途に使用できます.厚さは0.01～0.03mm, 質別はOまたはH14で, 柔軟性と装飾効果に優れています.
バーベキューホイル:8011アルミホイルは, 家庭や外食産業のバーベキューにも広く使用されています.一般的な厚さは0.014～0.02mmで, 柔軟性と耐熱性を考慮して, 質別はOまたはH14です.
8011アルミ箔の製造工程
8011 アルミホイルの製造プロセスは複雑で, 複数の精密な処理ステップが含まれます.
溶解と鋳造
高純度アルミニウムのインゴットと適量のFe, Si, その他の合金元素を炉に入れ, 720～750℃に加熱して元素を完全に溶解・混合します.その後, 溶融した合金をインゴットに鋳造します.
加熱と熱間圧延
インゴットは炉の中で400～450℃に加熱され, その後複数回の熱間圧延によって厚さが数百ミリメートルから6～10ミリメートルまで減少します.
冷間圧延
熱間圧延された鋼板は, 複数回の冷間圧延により目標厚さ(0.1～0.5mm)まで圧延されます.冷間圧延中に中間焼鈍処理が行われ, 加工硬化が抑制されます.
箔巻き
冷間圧延および焼鈍処理を経たアルミニウム板は, さらに箔に加工されます.0.012mm以下の極薄箔については, ダブルロールタンデム圧延(スタック圧延)により, 0.006mm～0.03mmの片面光沢箔を量産しています.
スリット加工と表面処理
お客様のご要望に応じて, 必要な幅と長さにスリット加工いたします.また, オイル塗布, 塗装, コーティングなどの表面処理も承ります.
8011アルミ箔の価格に影響を与える要因
- 原材料価格:アルミ地金価格の変動はコストと販売価格に直接影響します
- 合金の組成と処理:合金元素の割合と純度は性能と生産コストに影響します
- 仕様と焼き入れ要件: 厚さ, 幅, 焼き入れに対する要求が高くなると, 価格が高くなります.
- 表面処理:オイル塗布, 塗装, コーティングなどの追加工程によりコストが増加する
- 最小注文数量とリードタイム: 注文数量が多いと単価が下がり, リードタイムが短いと急ぎ料金が発生する場合があります.
8011合金金属アルミニウム箔の化学組成
| シ | 銅 | マグネシウム | 亜鉛 | マン | Cr | 鉄 | ティ | 他の | その他合計 | アル |
| 0.50～0.90 | ≤ 0.1 | ≤ 0.05 | ≤ 0.1 | ≤ 0.2 | ≤ 0.05 | 0.60～1.0 | ≤ 0.08 | ≤ 0.05 | ≤ 0.15 | 残り |
8011アルミニウム箔の機械的特性
| 合金の焼き入れ | 厚さ(mm) | 引張強度(Mpa) | 伸び率(%)A50mm | 伸び率(%)A100mm |
| 8011 O | 0.006～0.009 | 50～100 | – | 0.5 |
| 8011 O | >0.009-0.025 | 55～100 | – | 1 |
| 8011 O | >0.025-0.04 | 55-110 | – | 4 |
| 8011 O | >0.04-0.09 | 60～120 | – | 4 |
| 8011 O | >0.09-0.14 | 60～120 | 13 | – |
| 8011 O | >0.14-0.2 | 60～120 | 15 | – |
| 8011 H18 | 0.035～0.2 | ≥160 | – | – |
| 8011 H19 | 0.035～0.2 | ≥170 | – | – |
| 8011 H22 | 0.035～0.04 | 90～150 | – | 1 |
| 8011 H22 | >0.04-0.09 | 90～150 | – | 2 |
| 8011 H22 | >0.09-0.14 | 90～150 | 5 | – |
| 8011 H22 | >0.14-0.2 | 90～150 | 6 | – |
| 8011 H24 | 0.035～0.04 | 120～170 | 2 | – |
| 8011 H24 | >0.04-0.09 | 120～170 | 3 | – |
| 8011 H24 | >0.09-0.14 | 120～170 | 4 | – |
| 8011 H24 | >0.14-0.2 | 120～170 | 5 | – |
8011と8021アルミホイルの違い
- 8011 アルミホイル: 8021 に比べて強度が高く, 適用範囲が広いですが, 伸びと突き刺し抵抗は低くなります.
- 8021 アルミホイル: 特に伸びと突き刺し抵抗の点でよりバランスのとれた性能があり, ハイエンドの用途に適しています.
| 特徴 | 8011 アルミホイル | 8021 アルミホイル |
| 化学組成 | マンガン(Mn)とマグネシウム(Mg)元素を含む | マンガン(Mn)およびマグネシウム(Mg)元素を含まない |
| 強度と耐腐食性 | 高い強度と耐腐食性 | 強度は比較的低いが, 伸びと耐穿刺性は優れている |
| 伸びと穿刺抵抗 | 伸びと穿刺抵抗が低い | 高い伸びと耐穿刺性 |
| 応用分野 | 医薬品包装, 食品包装, 弁当箱材料, テープ箔, ケーブル箔, 牛乳キャップ材料, ボトルキャップ材料 | リチウム電池ソフトパックアルミプラスチックフィルム, ブリスター医薬品包装 |
| 特徴 | 高い強度で様々な用途に適しています | 価格が高いが, ヒートシール性, 伸びなどに対する厳しい要件がある用途に適している. |
8011 アルミホイルと 1235 アルミホイルの違いは何ですか?
- 1235 アルミ箔: 主にフレキシブル包装に使用され, 薄さと柔軟性が求められる用途に適しています.
- 8011 アルミ箔: 幅広い用途に使用でき, 強度と耐腐食性が高く, さまざまな包装や工業用途に適しています.
| 特徴 | 1235 アルミホイル | 8011 アルミホイル |
| 化学組成 | 主に99.35%のアルミニウムを含み, 他の合金元素はほとんど含まれていません | マンガン(Mn)とマグネシウム(Mg)元素を含み, 強度と耐腐食性を高めます |
| 処理 | 焼鈍温度が低く, 焼鈍時間は8011アルミ箔と同等 | 焼鈍温度が高く, 引張強度がより高い |
| 抗張力 | より低い | より高い |
| 伸長 | 比較的高い | 1235アルミホイルに類似 |
| 用途 | 主に牛乳包装, タバコ包装, 飲料包装, 食品包装袋などのソフト包装に使用されます.スナック袋, タバコ包装, チョコレート包装などによく使用されます. | 食品容器, 食品包装, 医薬品包装, 工業用途などに幅広く使用されています.家庭用, 医薬品包装(防湿性, 遮光性, バリア性に優れる), 工業用途(防水材, 空調箔, ケーブル箔, 換気ダクト, 断熱材など)に多く使用されています. |
| 特徴 | 非常に薄い(0.006mm～0.009mm)ため, 柔軟性が求められる用途に適しています. | さまざまな用途に適しており, 環境に優しくリサイクル可能で, 幅広い厚さ範囲(最大0.2mm, 最小厚さ0.006mm), 高い強度と耐腐食性を備えています. |
1235 アルミホイルと 8011 アルミホイルのどちらを選ぶべきでしょうか?
| 属性/側面 | 1235 アルミホイル | 8011 アルミホイル |
| 合金組成 | 純アルミニウム箔(Al含有量99.35%以上) | 鉄とシリコンを主合金元素とするアルミニウム |
| アプリケーション | ソフト包装, ラミネート, 断熱 | 食品包装, 医薬品包装, 家庭用アルミホイル等 |
| 強度と成形性 | 一般的に柔らかく, より延性がある | 強度と成形性のバランスが良好 |
| コスト考慮 | 通常, 純度が高いため価格は若干高めです | 通常は費用対効果の高いソリューションとして選択される |
| バリア特性 | 優れた防湿性と防ガス性 | 優れたバリア性.食品や医薬品の包装に適しています. |
8011アルミニウム箔と他の合金箔の比較分析
シリーズ1純アルミホイルとの比較
シリーズ1純アルミニウム箔(1235, 1060など)は, 最も基本的なアルミニウム箔製品です.8011アルミニウム箔と比較すると, 延性と深絞り性は優れていますが, 強度と剛性は低くなります.一方, 8011アルミニウム箔は, ある程度の柔軟性を維持しながら, 優れた強度と剛性を発揮するため, より高い強度が求められる用途に適しています.
シリーズ3アルミホイル(3003)との比較
3003アルミニウム箔は主にマンガン(Mn)を含有しています.焼鈍処理後の引張強度は8011アルミニウム箔よりもわずかに高くなりますが, 加工硬化処理後の強度は同等です.3003アルミニウム箔の伸びは, 特に中硬度焼戻し条件において, 8011アルミニウム箔よりも一般的に優れています.
シリーズ5アルミホイル(5052)との比較
5052アルミニウム箔は, 特に加工硬化条件において, 高い引張強度と硬度を示します.H32質別では, 5052アルミニウム箔の引張強度は210～240MPaに達し, 同じ質別の8011アルミニウム箔よりも大幅に高くなります.さらに, 5052アルミニウム箔は耐疲労性と耐衝撃性にも優れています.
全体的なパフォーマンスの比較
| パフォーマンス指標 | 8011 アルミホイル | シリーズ1 純アルミニウム箔 | 3003 アルミホイル | 5052アルミホイル |
| 引張強度(MPa) | 80～200 | 70～170 | 90～200 | 170～240 |
| 伸長 (％) | 2～10 | 5～20 | 3～15 | 2～12 |
| 硬度(HV) | 30～80 | 25～70歳 | 35～85歳 | 50～100 |
| 耐食性 | 良い | 良い | 良い | 素晴らしい |
| 成形性 | 良い | 素晴らしい | 素晴らしい | 適度 |
| 料金 | 適度 | 低い | 中～高 | 高い |
| 主な用途 | ボトルキャップ, ケーブルホイル, ACホイル, 食品包装 | 食品包装, 医薬品包装, 装飾箔 | 食品包装, 建築装飾, 電子機器 | 航空宇宙, 海洋, 圧力容器 |
8011アルミホイルに関するよくある質問
ピンホール問題
原因:原材料の不純物, 圧延時の汚染, 圧延油の品質不良など.
解決策:原材料の品質を厳密に管理し, 生産時の清潔さを強化し, 高品質の圧延油を使用し, 定期的に設備を検査およびメンテナンスします.
明確な問題点
原因:ローラー表面の損傷, 圧延時の摩擦熱, 圧延油の偏りなど
解決策: ローラーを定期的に検査およびメンテナンスし, オイルの均一な分配を確保し, 圧延速度と温度を制御し, 過度の摩擦を回避します.
深絞り割れ
原因: 材料の硬度が高すぎる, 深絞り金型の設計が不適切, 潤滑が不十分など.
解決策: 適切な焼き入れ度 (O または H14) を選択し, 金型設計を最適化し, 適切な潤滑剤を使用し, 深絞りの速度とパスを制御します.
印刷適性が低い
原因:アルミ箔表面の酸化膜が厚すぎるまたは薄すぎる, 表面張力が不十分, 印刷インクが適合しないなど.
解決策: 酸化膜の厚さを制御し, 表面前処理 (コロナ処理など) を実行し, 適切な印刷インクを選択し, 印刷プロセス パラメータを調整します.
酸化変色
原因:保管環境の湿度や酸素の多さ, 表面保護層の損傷など
解決策: 保管中の湿度と温度を管理し, 空気への直接露出を避け, 防湿梱包を使用し, 定期的に保護層を検査して維持します.
変形の問題
原因:積み重ね高さの過度, 不均一な圧力, 輸送中の振動や衝撃など.
解決策: 適切な積み重ね方法を設計し, 積み重ねの高さを制御し, 適切なサポートと固定具を使用し, 振動と衝撃を減らすために安定した輸送手段を選択します.
8011アルミ箔の包装
内装
通常, 空気への曝露, 酸化, 汚染を防ぐため, プラスチックフィルムまたはアルミホイル製の袋を使用します.高精度製品や特殊な要件が求められる製品の場合は, 乾燥剤を袋内に入れることもあります.
外装
適切な保護のため, 木箱, 段ボール箱, またはプラスチック製の箱が使用されます.輸出製品の場合は, 燻蒸処理された木箱とパレットが使用されます.
保護および強化対策
傷を防ぐためにホイルコイルの表面に紙やフィルムが追加され, 湿気や雨から保護するためにプラスチックやクラフト紙が使用され, 乾燥剤が追加され, 輸送中の衝突を避けるためにスチールストラップを使用して梱包が強化されています.
この資料を閲覧したユーザーは、以下も閲覧しました
- 8011 1235 容器シール用アルミ箔ガスケット
- 8011 8079 1235 ヨーグルト包装用アルミホイル
- ホットシールアルミホイル 8011 1235
- 8011 ビール瓶ネックラベル用アルミホイル
- ブリスターアルミホイル 8011 8021 8079
- 医薬品用アルミ箔 8011 8021 8079
おすすめコンテンツ
